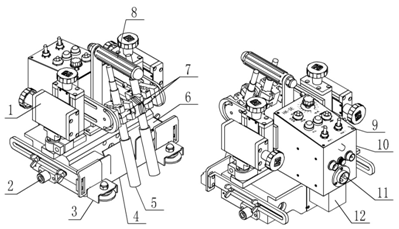

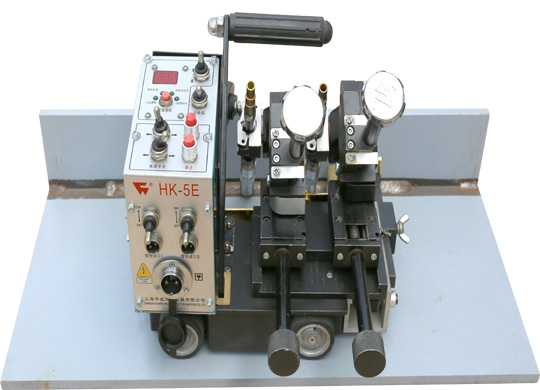

1） 焊炬調整滑塊：起弧點可以利用此裝置進行上/下、前/后的調整，行程各有60mm。

2）限位停止開關：機器兩端都設有限位開關，即焊接停止開關。

 警告：不要對自動停止開關施加沖擊力。

當對自動開關施加沖擊力時，開關將會破損。當自動停止開關破損，其自動停止功能將消失，而電弧和小車的運行卻不會停止。

3）導向輪：焊接操作時，導輪應緊靠立板。

 警告：靠輪安裝必須正確，如果導輪安裝不正確，則可能導致限位開關失靈。

4）隔熱擋渣板

5）焊槍

6）小車主體

7）焊炬鎖緊裝置：當安裝焊炬時，必須確保其鎖緊。

 警告：安裝時應夾緊焊炬的絕緣部位。

   ◆  若是夾在焊炬的導電部位，則會導致短路或電擊。

8）手提手柄：搬動機器時，請握緊此手柄。

9）操作面板（詳見操作面板說明）

10）電氣控制箱

11）金屬插座:此插座為外接電纜插座。此電纜負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）

 注意：一定要將接地線接地。

      ◆  接地線之后可以防止因機器短路等造成的其它短路或電擊。

12）電機罩殼

技術參數

裝箱清單

用戶收到包裝箱后，請小心取出主機。并對照以下裝箱清單核對包裝箱中部件是否齊全。以下為標準裝箱清單。
