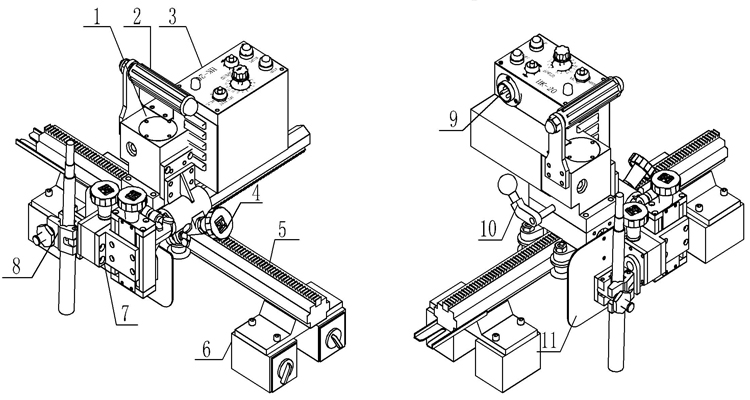

HK-20由小車本體，控制箱，X-Y滑塊，焊槍夾具，導向輪，直線導軌等部件組成。

1.  小車主體：也是小車的驅動裝置，包括電機，行星減速箱，驅動齒輪、導向輪等。

2.  手提手柄：移動本裝置，請握緊此手柄。

3.  電氣控制箱：可以調節小車的所有動作，詳細內容參考后續的“控制面板說明”。

4.  橫移裝置：焊接直條縫（如集裝箱）利用此裝置調整焊炬位置，避免頻繁地移動導軌。

5.  直線導軌：方便小車的行走路線。安裝有強力永磁磁鐵，讓導軌牢固地吸附工件之上，以適應各種焊接需求。

6.  磁鐵：強力離合式磁鐵，要移動導軌時請將所有磁控開關旋至“OFF”。

7.  焊炬微調滑塊：是調節焊槍位置的裝置，焊接當中可以進行上下左右的微調。

8.  焊槍夾持器：是固定焊槍的裝置，維修及調整是方便焊槍的拆卸。焊炬一定要夾緊，注意不要夾在導電部位，則會導致短路或電擊。

9.  電源插座：此為外接電纜插座，機器的接地線也與此插座相連，此電纜插座負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）

10. 離合手柄：扳動此手柄可以很方便的讓小車在軌道上自由移動。

11. 隔熱板：阻擋熱源焊渣侵蝕損壞小車。

主要技術參數

焊接工藝參數

裝箱清單

用戶收到包裝箱后，請對照如下清單核對箱中部件是否齊全。以下為標準裝箱清單。
